在气力输送系统中,压力表与管道安装有哪些注意点

文章录入:压力管道许可证咨询网  文章来源:压力管道许可证咨询网  添加时间:2020/8/20
首先,我们应该知道气力输送系统是用有压力的气体(正压或负压)把物料输送到指定的地方。那么气力输送系统中有一个很重要的环节——检测压力,气力输送系统中有很多压力测试或显示仪器,其中最简单,最常用的是压力表。
那么在安装压力表时应该注意什么呢?这要根据压力表的安装环境来决定。
1.压力表与输送设备的连接。
2.在压力表和管道连接之间添加弯管。
3.压力表与控制箱相连。
一、压力表与输送设备的连接。

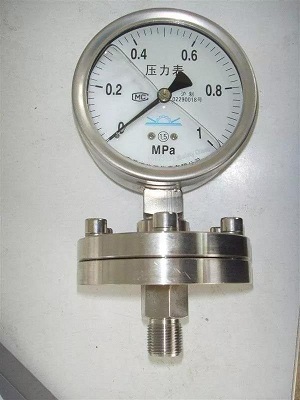

在气力输送系统中,压力表通常与输送设备直接相连。如图所示。

这是因为气力输送系统中的气力输送设备通常具有较大的容积。在每个输送过程中,输送设备中的空余空间相对较大,使压力表与物料相对隔离。另外,输送设备需要有排气口,直接安装压力表更有利于准确测量压力。
二、当压力表连接到管道时,在压力表和管道连接之间添加一个弯管。为什么?
压力表和管道之间的连接是压力表弯管(也称为压力表弯管),正式名称是缓冲管。
压力表弯有两种形式:一种是环形,另一种是u形。
增加压力表弯的目的是保护压力表的内部驱动机构不受介质温度和腐蚀性介质的损坏。通常如果介质有一定的腐蚀性必须加压力表弯曲,介质温度大于60℃时必须加压力表弯曲。如果压力表安装在干净的饮用水系统上,则无需额外安装。
还具有减小振动和冲击的作用,对温度较高的介质也有一定的散热作用,以保护压力表,减小压力表温度的影响误差。而部分压力表接头处的节流孔处的阻尼螺杆通过减小流量面积起到节流缓冲作用。
一般储气罐上的压力表也是这样连接的。
三、压力表与控制箱相连。
控制箱内的压力表要求直接连接,安装时要求横平竖直。
当然,控制箱外部的连接,应该看具体的安装位置、测量位置。根据以上两种情况选择安装方式。
