GC1/GC2和GCD压力管道是如何区分界定的?

文章录入:压力管道许可证咨询网  文章来源:压力管道许可证咨询网  添加时间:2020/12/18
GC1/GC2和GCD压力管道是如何区分界定的?

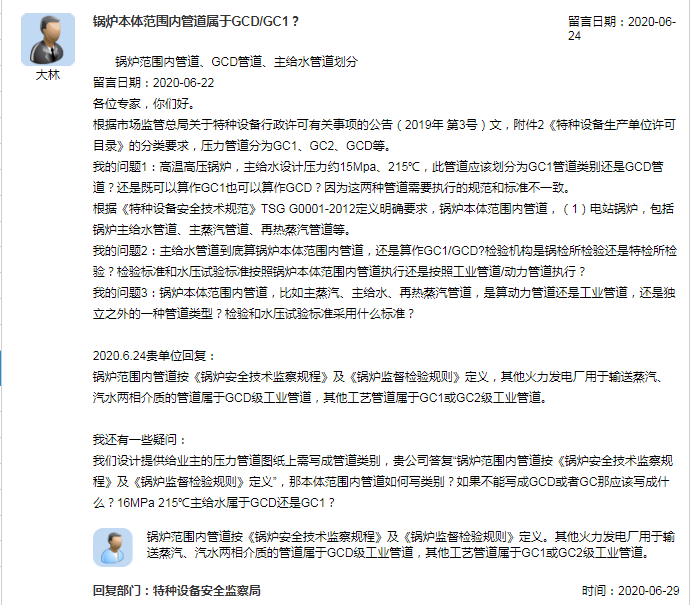

问:
各位专家,你们好。
根据市场监管总局关于特种设备行政许可有关事项的公告(2019年 第3号)文,附件2《特种设备生产单位许可目录》的分类要求,压力管道分为GC1、GC2、GCD等。
我的问题1:高温高压锅炉,主给水设计压力约15Mpa、215℃,此管道应该划分为GC1管道类别还是GCD管道?还是既可以算作GC1也可以算作GCD?因为这两种管道需要执行的规范和标准不一致。
根据《特种设备安全技术规范》TSG G0001-2012定义明确要求,锅炉本体范围内管道,(1)电站锅炉,包括锅炉主给水管道、主蒸汽管道、再热蒸汽管道等。
我的问题2:主给水管道到底算锅炉本体范围内管道,还是算作GC1/GCD?检验机构是锅检所检验还是特检所检验?检验标准和水压试验标准按照锅炉本体范围内管道执行还是按照工业管道/动力管道执行?
我的问题3:锅炉本体范围内管道,比如主蒸汽、主给水、再热蒸汽管道,是算动力管道还是工业管道,还是独立之外的一种管道类型?检验和水压试验标准采用什么标准?

2020.6.24贵单位回复:
锅炉范围内管道按《锅炉安全技术监察规程》及《锅炉监督检验规则》定义,其他火力发电厂用于输送蒸汽、汽水两相介质的管道属于GCD级工业管道,其他工艺管道属于GC1或GC2级工业管道。

我还有一些疑问:
我们设计提供给业主的压力管道图纸上需写成管道类别,贵公司答复“锅炉范围内管道按《锅炉安全技术监察规程》及《锅炉监督检验规则》定义”,那本体范围内管道如何写类别?如果不能写成GCD或者GC那应该写成什么?16MPa 215℃主给水属于GCD还是GC1?


答:
锅炉范围内管道按《锅炉安全技术监察规程》及《锅炉监督检验规则》定义。其他火力发电厂用于输送蒸汽、汽水两相介质的管道属于GCD级工业管道,其他工艺管道属于GC1或GC2级工业管道。
