压力管道安装资质咨询网

加为收藏   |   网站地图   |   联系我们

咨询热线：4006-010-725
小图标  当前位置  >  GC类工业管道安装许可证（资质）  >  哪些管道要焊后热处理？

哪些管道要焊后热处理？

文章录入：压力管道许可证咨询网  文章来源：压力管道许可证咨询网  添加时间：2021/8/13
GB 50235的规定

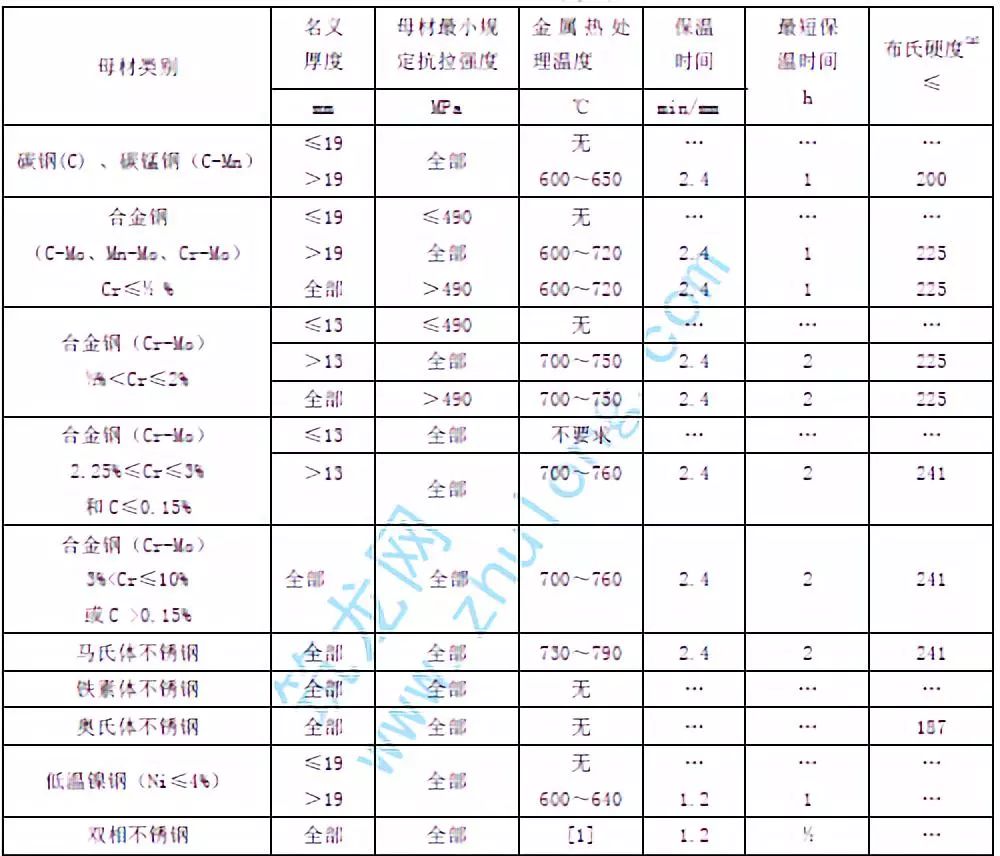

管道焊后热处理应符合设计文件的规定。设计文件无规定时，可按下表规定：

需要说明的是，为了突出重点，本文不讨论支管接管按上表执行热处理要求时的执行原则，也不讨论DL/T859、SH3501、GB50517等标准与此的异同。那么问题结束了吗？显然没有！

其它
除了标准规定的需要焊后热处理的管道，还有哪些管道，需要进行焊后热处理？GB50235没说。但是，多年从事压力管道技术工作的人都知道，至少还有下列情况：

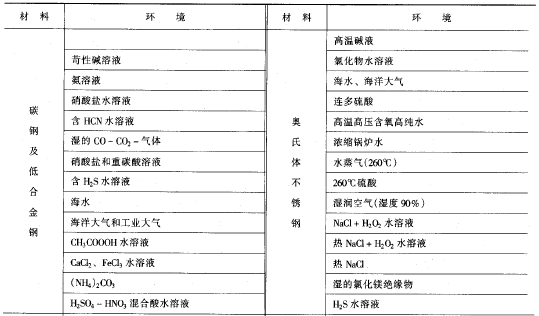

（1）有应力腐蚀倾向的焊缝应进行焊后热处理。那么，有应力腐蚀倾向的腐蚀环境有这些：
其中，常见的湿H2S应力腐蚀环境（就是采用碳钢抗HIC或SSC的场合）；碳钢与不锈钢用于碱液环境；碳钢用于氨水环境等，无论厚度是否满足本文表1的要求，均需焊后热处理，以减小焊接残余应力，避免应力腐蚀。
（2） 对容易产生焊接延迟裂纹的钢材，焊后应及时进行热处理。其中，容易产生焊接延迟裂纹的钢材主要是低合金高强度结构钢。主要有：15MnVR，15MnNbR、13MnMoNbR等，在压力管道领域均不常见。

总结
焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。焊后热处理正是消除残余应力的一种重要手段。需要热处理的场合必然是焊后容易产生高应力的场合或者对应力腐蚀敏感的材料-工况组合。所有钢材的厚壁管道、高抗拉/屈服强度钢材管道、容易产生焊接延迟裂纹的管道自然是容易产生高残余应力的场合。
