压力管道安装资质咨询网

加为收藏   |   网站地图   |   联系我们

咨询热线:4006-010-725
小图标  当前位置  >  制冷管道安装许可证(资质)  >  压力管道焊缝焊道的四种基本类型

压力管道焊缝焊道的四种基本类型

文章录入:压力管道许可证咨询网  文章来源:压力管道许可证咨询网  添加时间:2021/11/12

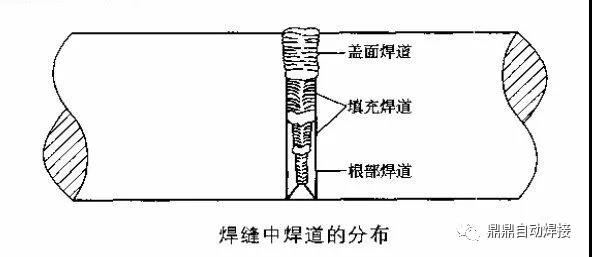

压力管道焊缝焊道的四种基本类型
一、初始焊道或根部焊道,点固焊后焊接的第一道焊缝。根部焊道对随后的所有焊道能够起到支撑作用,并对随后的焊缝背面起到保护作用,以免受到气体的侵蚀破坏。根部焊道的尺寸必须满足承受根部的收缩应力、达到焊缝不发生开裂的要求。
二、第二焊道,通常也被称为热焊道,热焊道施焊的目的是能将根部焊道中的熔渣去除。此外,热焊道还能确保根部焊道和母材之间金属的完全熔合。与随后的填充焊道相比,热焊道中熔敷的焊缝金属很少。热焊道焊接时采用的焊接热量输入(或焊接电流)比填充焊道稍大。许多焊接操作者所说的“热焊道将熔渣燃烧掉”是不正确的,因为熔清燃烧前钢管已经先熔化,热焊道正确的焊接操作只是将熔渣去除。
三、填充焊道或中间焊道,指点固焊之后和盖面焊道之前的所有焊道。
四、盖面焊通盖面焊道要求焊缝表面光滑,并且有一个2.5~5mm的余高,以起到加强焊缝的作用。
每一焊道都要在不同的位置起焊和终止焊接,以避免薄弱部位的累积。如果根部焊道、热焊道、填充焊道和盖面焊道能够依次正确进行焊接,则可以获得具有足够熔透的焊缝,使接头与管子等强度,甚至焊缝强度高于管子本身。并不是所有的管子都要进行多道焊,例如在管子承受压力较低或接头强度要求不是很高的场合,可以不进行多道焊。
